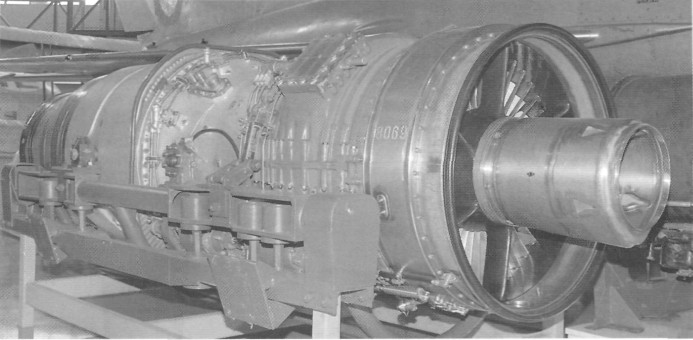

Двигатель RM6
Фюзеляж полумонококовой конструкции состоял из двух секций, соединенных болтами. В передней секции фюзеляжа кроме кабины пилота, находились: БРЛС, носовая ниша шасси, аварийный генератор, топливный бак, каналы воздухозаборников и большая часть электронного оборудования. В хвостовой секции расположены: двигатель с форсажной камерой, ниши основных стоек шасси и прочее оборудование. Для обеспечения удобного доступа к агрегатам двигателя при проведении ремонта и технического обслуживания использовались съемные панели.
Кабина - герметичная, вентиляционного типа. Наддув кабины обеспечивался автоматически на высоте больше 3700 м, избыточное давление в кабине 0,23 кгс/см2. Фонарь состоял из передней неподвижной части и задней секции, откидывавшейся вверх-назад. В открытом положении фонарь удерживался пружинным компенсатором. Передняя часть фонаря кабины выдерживала попадание птицы весом 0,5 кг на скорости 1300 км/ч. Варианты J 35F/J и S 35Е (серийные номера 35912- 35931) оснащались новым каплевидным фонарем.
Интерьер кабины отличался хорошо продуманной эргономикой. Особое внимание было уделено конструкции и расположению органов управления, освещению кабины, системе кондиционирования воздуха и другим деталям, облегчающим работу пилота. Различные тумблеры и селекторы, расположенные на боковых консолях, имели такую форму и размещение, что пилот при наличии некоторого опыта мог переключать их не глядя.
Средства аварийного покидания самолета и снаряжения летчика включали стандартный набор: катапультное кресло, противоперегрузоч-ный костюм, защитный шлем и систему кислородного питания летчика. «Дракены» ранних серий были оснащены катапультируемым креслом Saab 73SE-F, действующим вместе с парашютной системой GQ и обеспечивающим аварийное покидание самолета во всем диапазоне высот и скорости выше 100 км/ч. В полете пилот удерживался индивидуальной привязной системой, а регулирование сиденья по росту обеспечивало ему удобное для работы и обзора положение. Катапультирование производилось при нажатии двух рукояток катапультирования, после чего все системы кресла и бортовая система сброса фонаря срабатывали автоматически вплоть до ввода спасательного парашюта и отделения пилота от кресла. При катапультировании на скорости выше 500 км/ч срабатывал механизм задержки отделения кресла. Барометрический датчик обеспечивал задержку открытия купола основного парашюта, если катапультирование осуществлено на высоте больше 3000 метров. Конструкция кресла была достаточно традиционная для 60-х годов: основные узлы каркаса изготовлены из стали и алюминиевых сплавов. Кресло оборудовалось устройством, притягивающим ноги пилота при катапультировании и энергопоглощающим заголовником. При совершении аварийной посадки самолета конструкция кресла обеспечивала необходимую амортизацию. Аварийный комплект находился в основании кресла и включал НАЗ, надувной плот и комплект для выживания. Вариант J 35F получил новые катапультируемые кресла RS35 класса «0-0».
Хвостовое оперение состояло из треугольного киля и руля направления с аэродинамической компенсацией. Привод руля - гидравлический.
В верхней части киля располагался приемник воздушного давления (ПВД), в корневой — тормозной парашют. Начиная с Saab J 35D, конструкция верхней части киля изменилась и стала стандартной для всех последующих вариантов. Четыре воздушных тормоза, приводимых в действие гидроцилиндрами, располагались в хвостовой части фюзеляжа сверху и снизу.
Шасси самолета трехопорное с двумя основными опорами, установленными под центропланом, и передней управляемой опорой. При отказе гидравлической системы, предусматривалась возможность аварийного выпуска шасси с использованием запаса сжатого воздуха. База шасси - 4,0 м, колея - 2,7 м. Основные стойки телескопического типа с гидропневматическими амортизаторами. Для уменьшения занимаемого объема, в процессе уборки стойки поджимались, вплоть до полного обжатия амортизаторов. Возможность посадки на шоссе и неподготовленные полосы обеспечивалась высокой прочностью шасси (рассчитано на вертикальную скорость до 5 м/с). Носовое колесо оснащалось защитным щитком. Дополнительная хвостовая опора шасси, называемая летчиками «шпора», позволяла осуществлять взлет и посадку на больших углах атаки, не рискуя повредить хвостовую часть фюзеляжа. Учебно-тренировочные варианты самолета Sk 35C, изготовленные на основе планера «короткохвостых» J 35A1, сохранили в хвостовой части фюзеляжа посадочную лыжу-демпфер.
Для уменьшения длины пробега использовался тормозной парашют, расположенный в хвостовой части фюзеляжа. При использовании парашюта пробег составлял 650 м, без парашюта - 810 метров.
Первоначальные планы оснащать серийные «Дракены» двигателями отечественной разработки не увенчались успехом, и в 1952 году фирма «Svenska Flygmotor» (позднее «Volvo Flygmotor») приобрела лицензию на производство двигателей Rolls Royce Avon Mk 48A. Самолеты Saab J 35A и J 35В оснащались двигателями RM 6B (шведское обозначение двигателя Avon Mk 48A), на варианты Saab J 35D, J 35E, J 35F и J35 J устанавливались двигатели RM 6C (Rolls Royce Avon Mk 60). Длина двигателя 8140 мм, диаметр - 1067 мм, сухая масса - 1770 кг. Максимальная бесфорсажная тяга - 5840 кг, тяга на форсаже - 7830 кг. В период с 1961 по 1971 год предприятие «Volvo Flugmotor» выпустило 445 двигателей RM 6C для оснащения самолетов Saab J 35D, J 35Е, J 35F и несколько позже J 35J.
