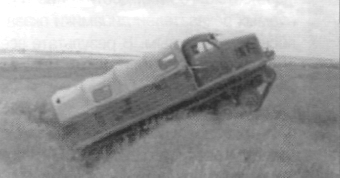

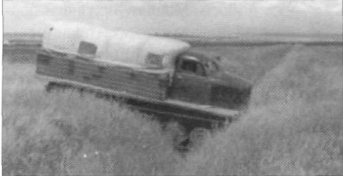

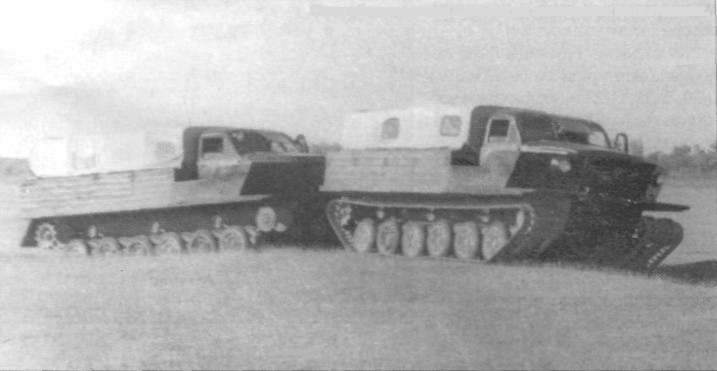

Снегоболотоходы ГПИ-23 на заводских испытаниях.

Однако уже после выполнения эскизного проекта выяснилось, что институт не сможет рассчитывать на двигатель мощностью 200 л.с. Более того, мог быть использован только двигатель ЯАЗ-204В. Дело в том, что производство двигателей требуемой мощности в тот момент еще не было освоено промышленностью. Поэтому, например, грузовые автомобили ЯАЗ-210 оснащались моторами мощностью 165 л.с., хотя форсированный вариант (не изготавливавшийся серийно в тот период) развивал мощность 215 л.с. — даже несколько большую, чем предполагалось в проекте. Четырехцилиндровый форсированный двигатель ЯАЗ-204В развивал мощность всего 130 л.с. при 2000 об/мин, что существенно снижало динамику машины. Тем не менее было принято решение продолжить работы, хотя из-за неопределенности с силовой установкой снегоболотоход из прототипа серийного изделия превращался в сугубо экспериментальную машину.

Главные компоновочные и конструктивные особенности снегоболотоход ГПИ-23 унаследовал от С-21 и С-22. Он оборудовался цельнометаллической закрытой уширенной автомобильной трехместной кабиной типа ГАЗ-51 (для водителя и пассажиров), скомпонованной отдельно от основного водоизмещающего корпуса.

Основной водоизмещающий корпус коробчатого вида имел цельнометаллическую конструкцию, сваренную из стальных профилей, с обшивкой из дюралевых листов толщиной 1,5—3 мм, хотя эскизным проектом предусматривалась стальная обшивка его нижней части. В передней части корпуса размещались двигатель и приводы приборов управления, в средней части — трансмиссия и три топливных бака общей емкостью 470 л. Главная передача, бортовые фрикционы и бортовые передачи располагались в задней части.

Грузовая платформа была выполнена заодно с корпусом и конструктивно его повторяла. Платформа оборудовалась брезентовым тентом и имела откидной задний борт.

В полу платформы имелись люки для доступа во внутреннюю часть корпуса.

На наружной части корпуса размещались ящики ЗИП (выполненные зацело с платформой и служившие ее бортами), передний бампер, передний и задний буксирные приборы, крылья. На крыльях устанавливались закрывающиеся инструментальные ящики, увеличивающие водоизмещение машины на плаву. Подфарники на обоих образцах были вмонтированы в инструментальные ящики, но фары на одном ГПИ-23 располагались на крыше кабины. Задний фонарь находился в задней стенке корпуса.

Трансмиссия состояла из главной передачи автомобильного типа, бортовых фрикционов и карданных передач. Коробка передач - трехходовая, пятискоростная, типа ЯАЗ-200.

Карданный вал — телескопический, трубчатый, с зубчатым полукарданом с одной стороны и карданным шарниром — с другой. Промежуточный вал — трубчатый, с карданным шарниром и промежуточной опорой. Главная передача — пара конических шестерен с передаточным отношением 1,06:1. Бортовые фрикционы — сухие, многодисковые. Тормоза — ленточные, с накладками из ферродо. Полуоси — телескопические, с зубчатыми полукарданами. Бортовая передача — пара цилиндрических шестерен на каждый борт с передаточным отношением 5,1:1.

Ходовая часть включала гусеницы, катки, торсионные подвески, ведущие звездочки и ленивцы с натяжными приспособлениями. Подвеска катков была торсионной, независимой. Поперечные стальные торсионы монтировались в трубы, служившие поперечными шпангоутами.

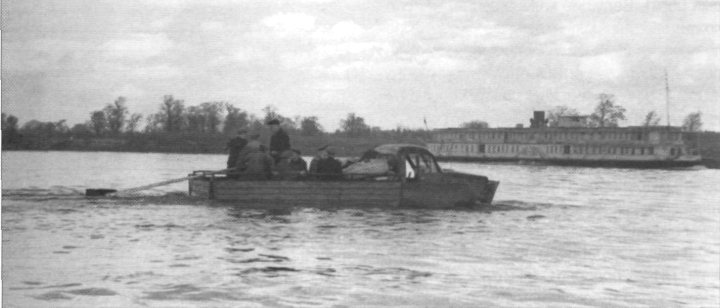

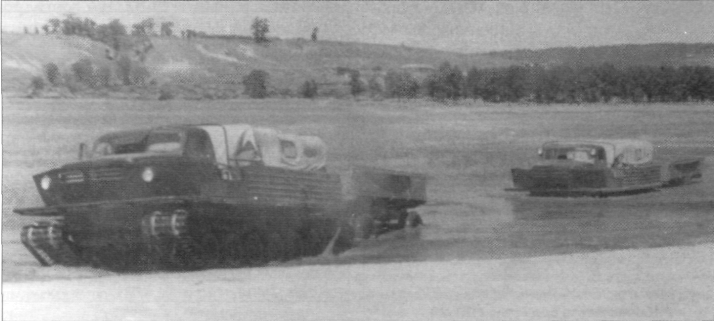

В ходе заводских испытаний ГПИ-23 успешно преодолевали Волгу и Оку.
