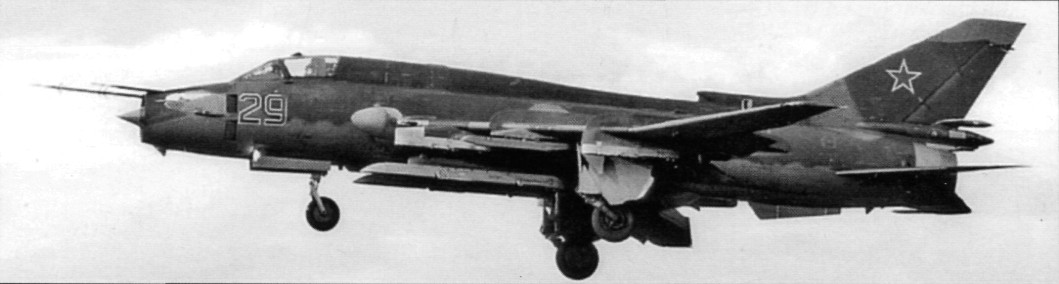

Взлет Су- 17М4 из состава 730-го апиб. На подфюзеляжных точках подвески установлены внушительного вида катапультные устройства АКУ-58-1, предназначенные для пуска тяжелых управляемых ракет

Кроме того, Х-59 на Су-17М4 висела уже на пределе - будучи весьма крупным изделием пяти с лишним метров длиной, размещаемая на фюзеляжных узлах ракета едва не касалась земли (в шутку даже предлагали рыть яму для подкатывания ракетной тележки). Испытания этого ракетного комплекса показали его перспективы, но в серию на Су-17М4 такой вариант вооружения не передавался. Положительному решению препятствовала невысокая надежность системы, страдавшей множеством дефектов.

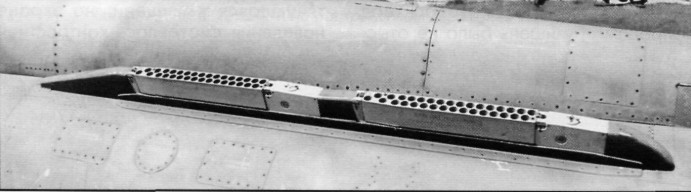

Размещение держателей КДС-23 с помеховыми патронами в гаргроте Су- 17М4	Кассеты автомата сброса отражателей АСО-2ВМ в обтекателе на фюзеляже Су-22М4 ВВС Болгарии

Мнения разошлись: заказчик был за внедрение Х-59, однако с условием дальнейшего увеличения дальности. ОКБ начало проработку документации для закладки в серии, тем не менее, в конце концов, решили ограничиться использованием ракеты на бомбардировщике Су-24М, где функции оператора наведения выполнял штурман. Остававшийся в ОКБ самолет № 16-09 впоследствии использовался для испытаний новых кассет с ИК-ловушками. Впоследствии он демонстрировался в экспозиции ОКБ на авиавыставке МАКС-93 в Жуковском, однако в роли обычной серийной машины, без какого-либо упоминания о его участии в испытательных программах. Для повышения защищенности Су-17М4, как и "эм-тройка", мог использовать помеховую станцию "Гвоздика", а также два держателя КДС-23 в гаргроте, снаряженных помеховыми патронами. По результатам применения Су-17 в боевых действиях (особенно по опыту Афганистана) вспомнили о решении, отработанном еще в 1971 году, - для повышения боевой живучести самолета с 34-й серии на фюзеляже сверху установили четыре обтекателя с двумя кассетами автомата сброса отражателей АСО-2В или АСО-2ВМ в каждом, а после доработки в строю еще столько же поставили под стабилизатором, но с одной балкой АСО в каждом (наименование "отражатель" осталось еще с тех времен, когда начинявшие их металлические ленты-диполи, отражавшие сигналы РЛС, служили основным средством радиомаскировки и прикрытия ударных самолетов). Эти кассеты снаряжались инфракрасными (ППИ-26) или противорадиолокационными (ПРП-26) патронами калибра 26 мм. Каждая балка вмещала 32 патрона весом около 100 г. Всего самолет мог нести 384 помеховых патрона. Система управления обеспечивала стрельбу серией из четырех залпов по четыре патрона, или 16 залпов по четыре патрона в каждом с интервалами две или четыре секунды. На машинах ранних серий дополнительные балки устанавливались в порядке доработки. Обычно на них ставили только верхние фюзеляжные комплекты балок, а иногда к ним добавляли и две нижние. Подобным образом дооснащались и "спарки" Су-17УМЗ, но там дело ограничивалось установкой четырех балок в двух группах на верхней хвостовой части фюзеляжа.

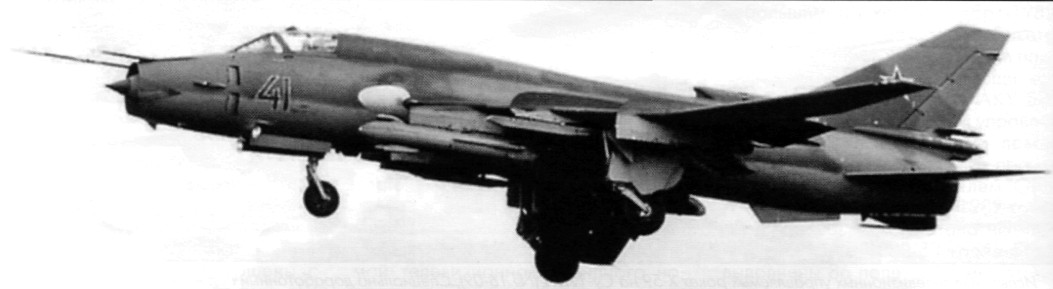

Су-17М4 с контейнером станции активных помех "Гвоздика" под крылом. 730-й апиб, аэродром Нейруппин
